利達華信電氣火災剩余電流火災探測器接線示意圖

一，概述：

        電氣火災監控系統是服務于常規的低壓供電網絡的監控系統，其應該是一個聯成網的整體裝配，是一個完整的系統。在開始設計工作之前應進行系統設計，選擇保護對象和保護對象火災危險等級，以確定受控點總數和具體探測器的數量。根據受控點總數和監控主機設備安裝位置確定電氣火災監控設備的選型，系統綜合布線，完成系統圖。我公司生產的電氣火災監控系統產品符合GB14287.1-2014《電氣火災監控系統 第1部分 電氣火災監控設備》、GB14287.2-2014《電氣火災監控系統 第2部分 剩余電流式電氣火災監控探測器》、GB14287.3-2014《電氣火災監控系統 第3部分 測溫式電氣火災監控探測器》標準要求。

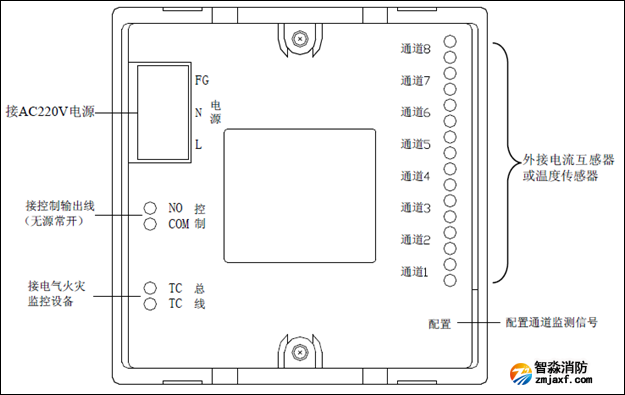

二，接線示意圖：

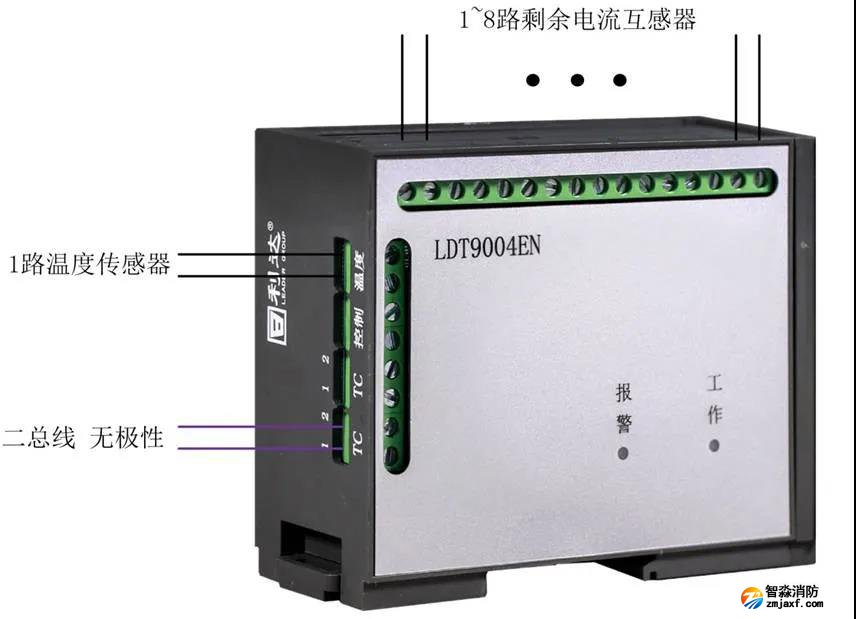

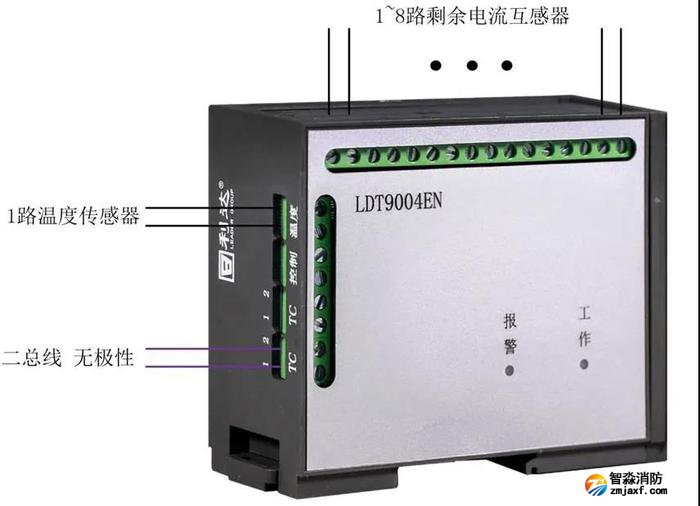

LDT9004EN組合式電氣火災監控探測器

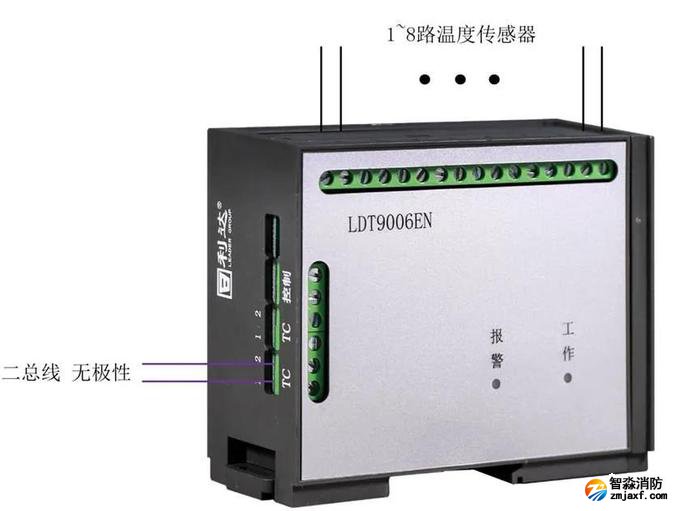

LDT9006EN測溫式電氣火災監控探測器

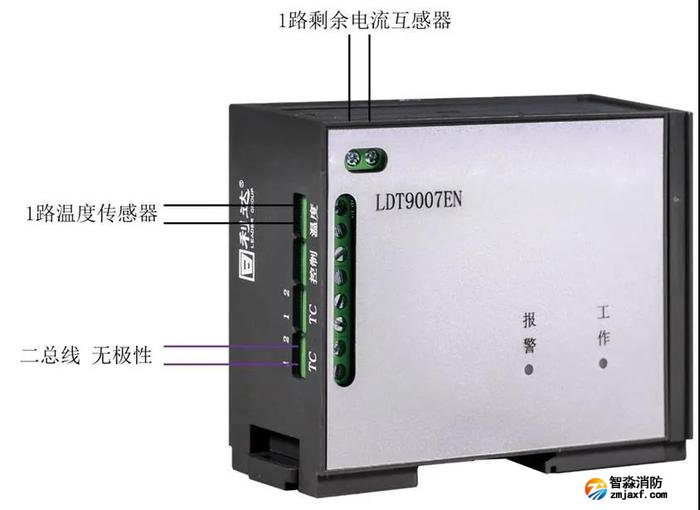

利達LDT9007EN測溫式電氣火災監控探測器

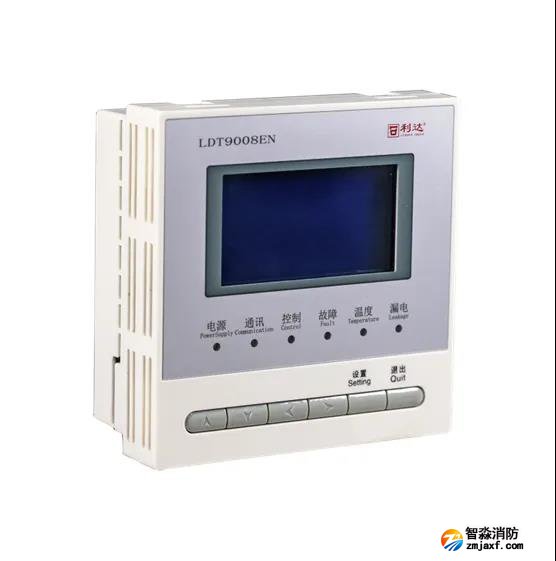

LDT9008EN組合式電氣火災監控探測器

利達LDT9009EN組合式電氣火災監控探測器

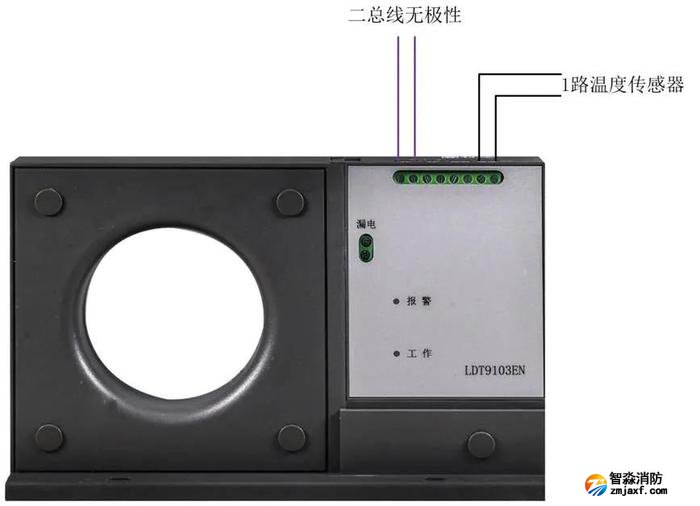

利達LDT9103EN組合式電氣火災監控探測器

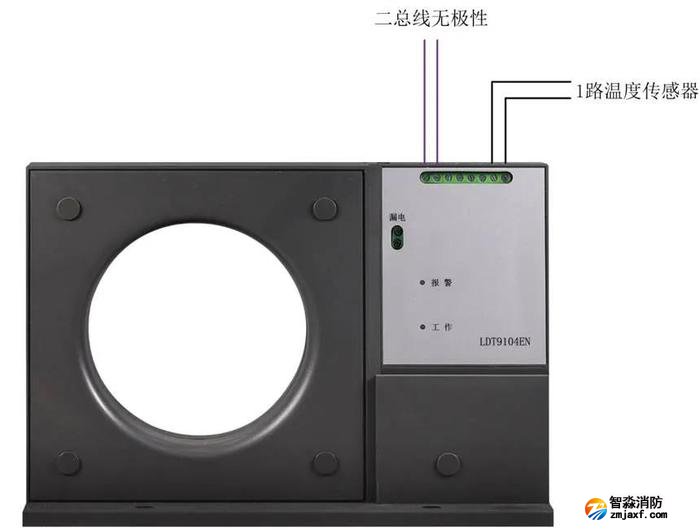

利達LDT9104EN組合式電氣火災監控探測器

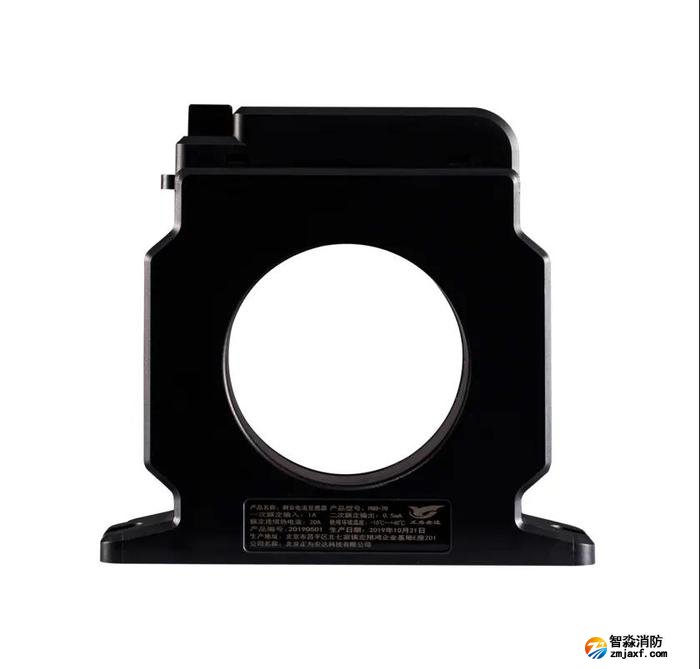

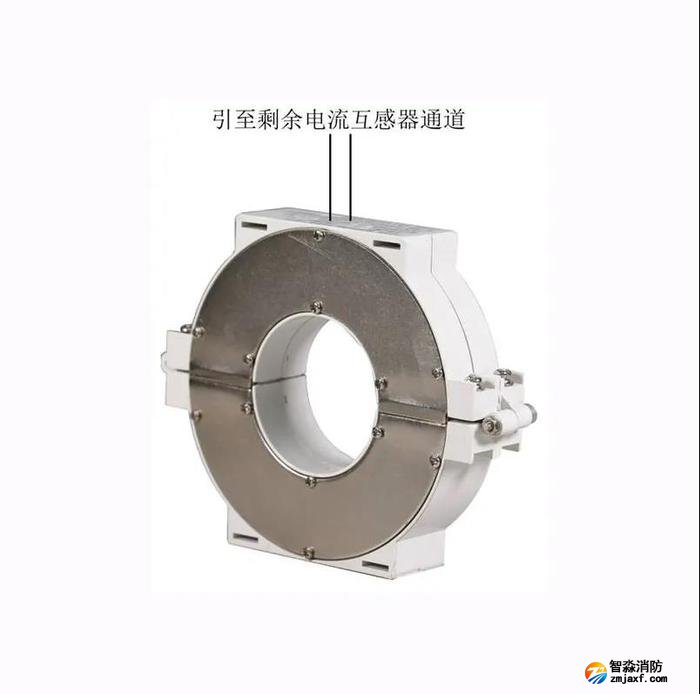

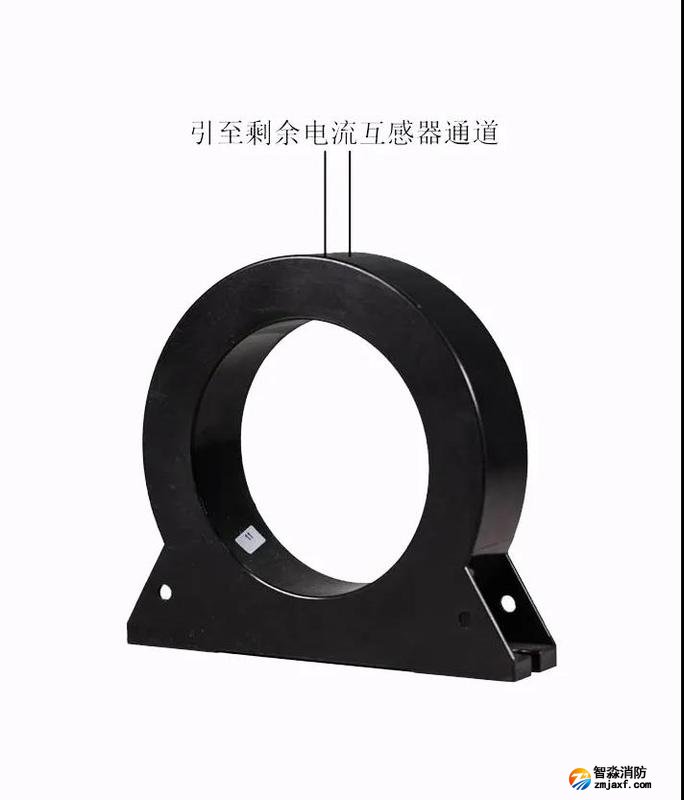

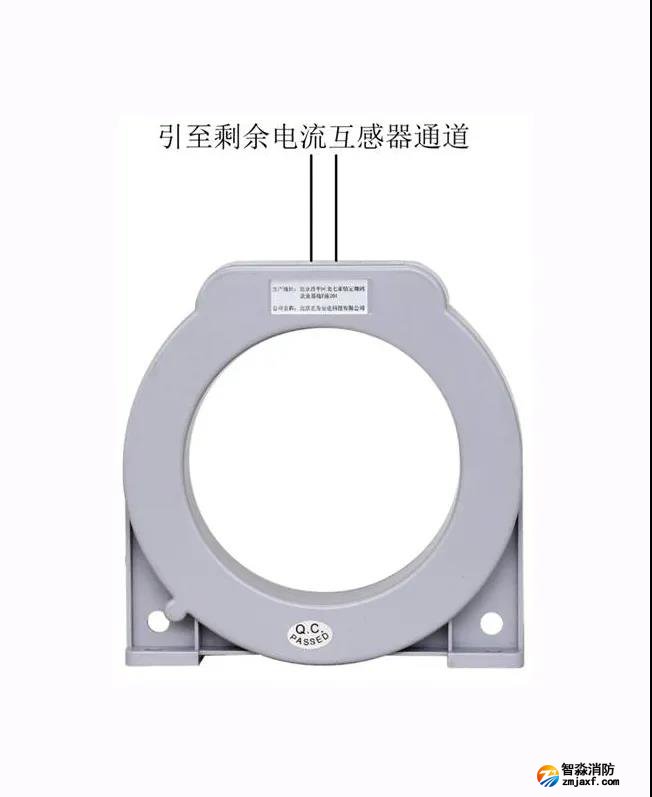

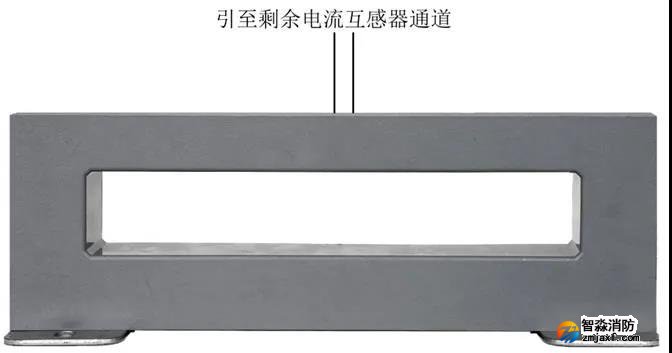

剩余電流互感器

KCT系列

ZCT系列

CTZ系列

HCT系列

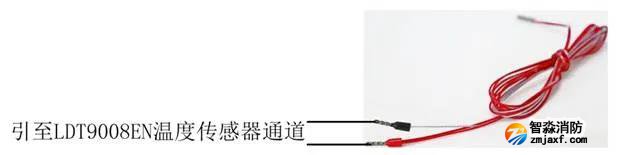

溫度傳感器PT100溫度傳感器

PS2-430G104F-1000溫度傳感器
